Большинство модификаций Агат-7/9 комплектовались клавиатурой, основанной на переключателях ПКН111-1.

Корпус клавиатуры изготавливался из пластика и был рассчитан на размещение в передней части корпуса системного блока ПЭВМ.

Цвет клавиатуры соответствовал цвету системного блока. Большинство клавиатур Агат-7 имели серый корпус с белыми/красными клавишами. Клавиатуры Агат-9 для системного блока с передней панелью чёрного цвета изготавливались также из чёрного пластика с серыми/красными клавишами.

Плата клавиатуры крепилась внутри корпуса с помощью 12-ти шурупов.

Платы индикации раскладки устанавливались на металлических стойках M3 высотой 14 мм.

Соединительный провод выводился наружу через резиновую защитную втулку и крепился на стойках двумя шурупами.

Верхняя часть корпуса крепилась к нижней с помощью 4-х винтов M4x12 и втулок горячей прессовки.

В нижней части корпуса имелось 4 (в более поздних вариантах 2) отверстия, в которые вставлялись резиновые ножки квадратной формы.

Внешний вид корпуса блока клавиатуры ПЭВМ Агат-7/9

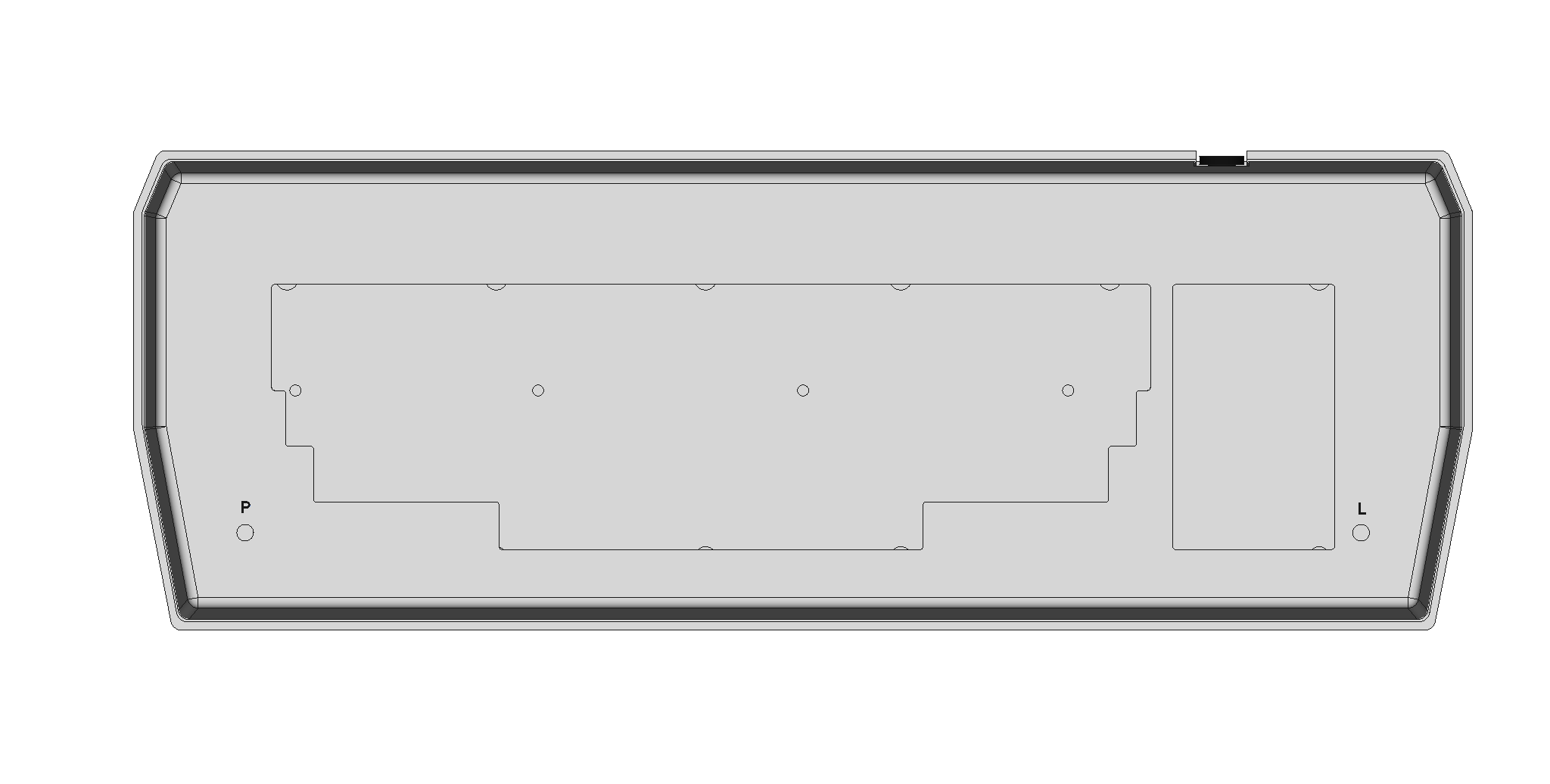

Вид сверху
Вид снизу

Перейти к проекту Дополнительная информация

Материалы для изготовления

Верхняя часть корпуса в формате STL: Скачать.

Нижняя часть корпуса в формате STL: Скачать.

Чертёж

Скачать

Интерактивный просмотр модели

Отдельные элементы можно скрыть на панели управления.

STEP-модель

Скачать в формате stpZ (STEP+GZIP).

FC-модель

Скачать в формате FreeCAD версии 0.21.
