Информация

Использовалась на заводе ВЗЭВТ, известна под названием "Мурлокотам". На плате имеется обозначение 810-310751.

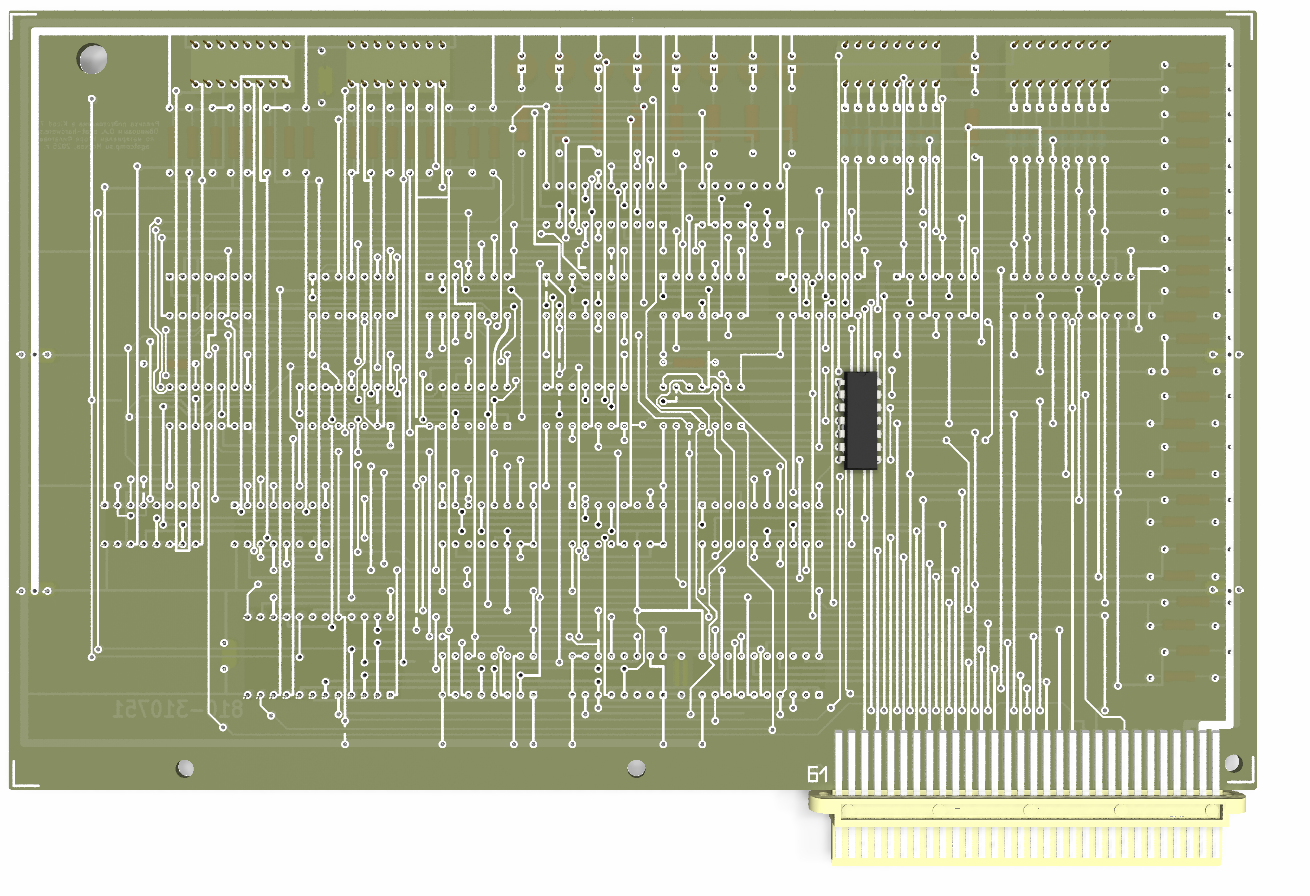

Имеет нестандартные габариты, элементы распаиваются на обратной стороне платы.

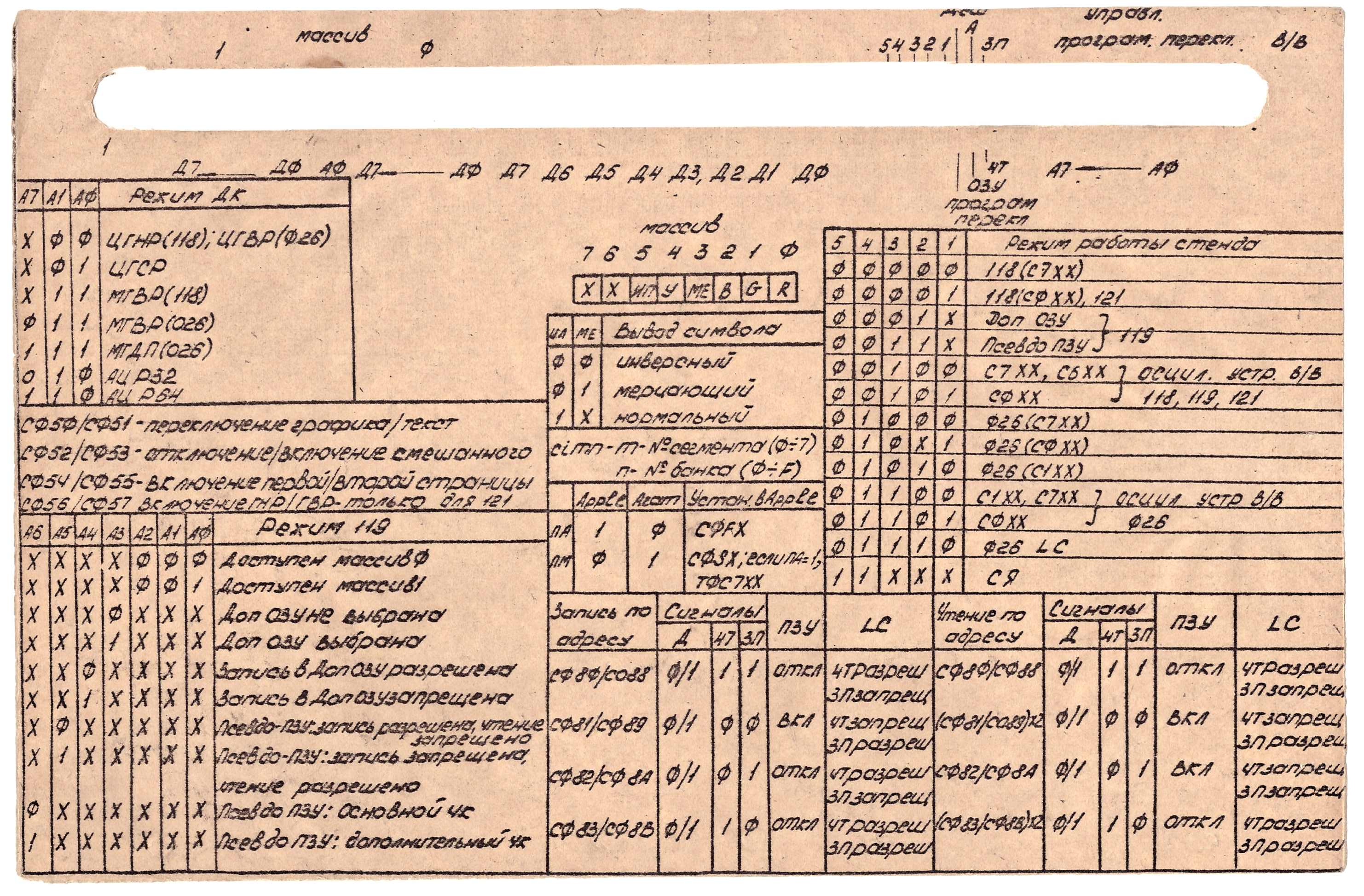

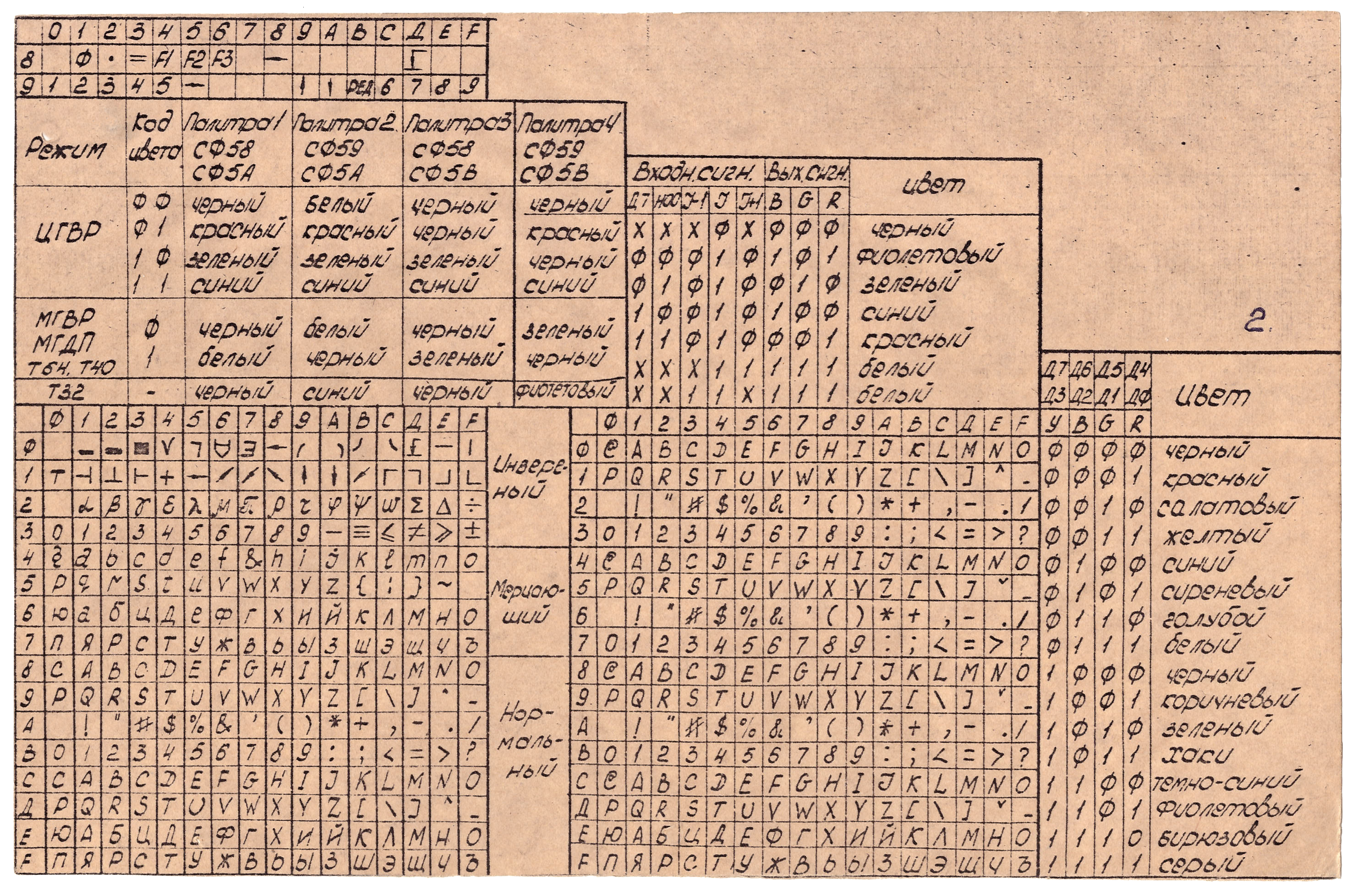

Позволяет производить автономную диагностику ПЭВМ. Программа диагностики реализована на базе ПЗУ и управляется переключателями на плате.

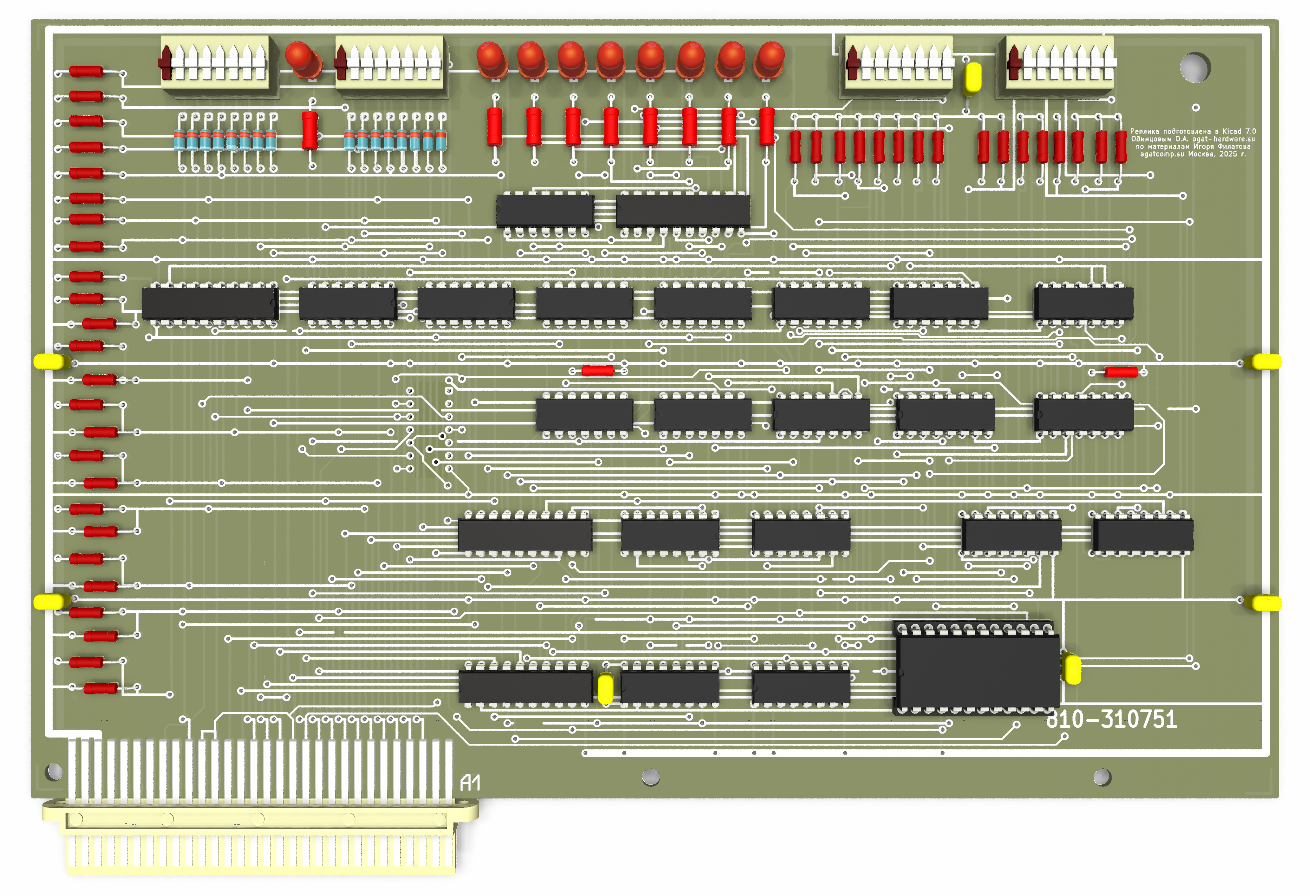

Известный экземпляр имеет большое число исправлений, внесённых с помощью навесных перемычек. Схема реплики соответствует исправленному варианту платы. Исходные дорожки были сохранены, включая места разрезов. Навесные перемычки реализованы с помощью дорожек уменьшенной толщины. Микросхема ЛП8, установленная навесным монтажом, интегрирована в проект и устанавливается с обратной стороны платы.

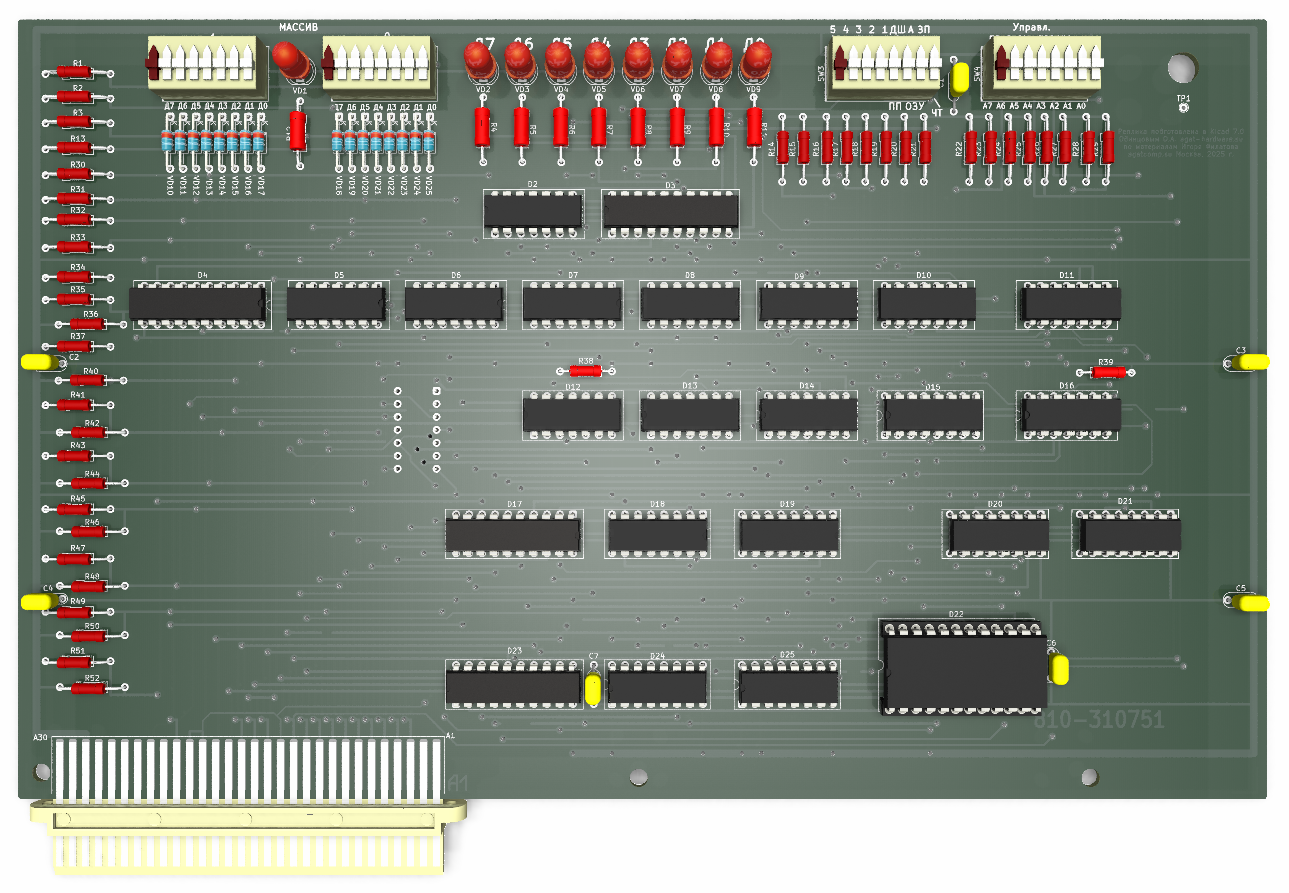

Проект реплики содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы 1,5-1,6 мм; фольга 35 мкм (1 oz).

Краевой разъём может быть изготовлен вместе с печатной платой. Для этого необходимо в проекте заменить посадочное место SNP-342-60-SU на SNP-342-60-SU-BOARD.
