Информация

Использовалась в ПЭВМ МК88 исп.3.

Содержит контроллер дисковода, контроллер принтера и интерфейс подключения джойстика.

В схему внесены изменения, выполненные в оригинале навесным монтажом. Точка TP1 соединяется с выв.13 D47 на основной плате для управления знакогенератором.

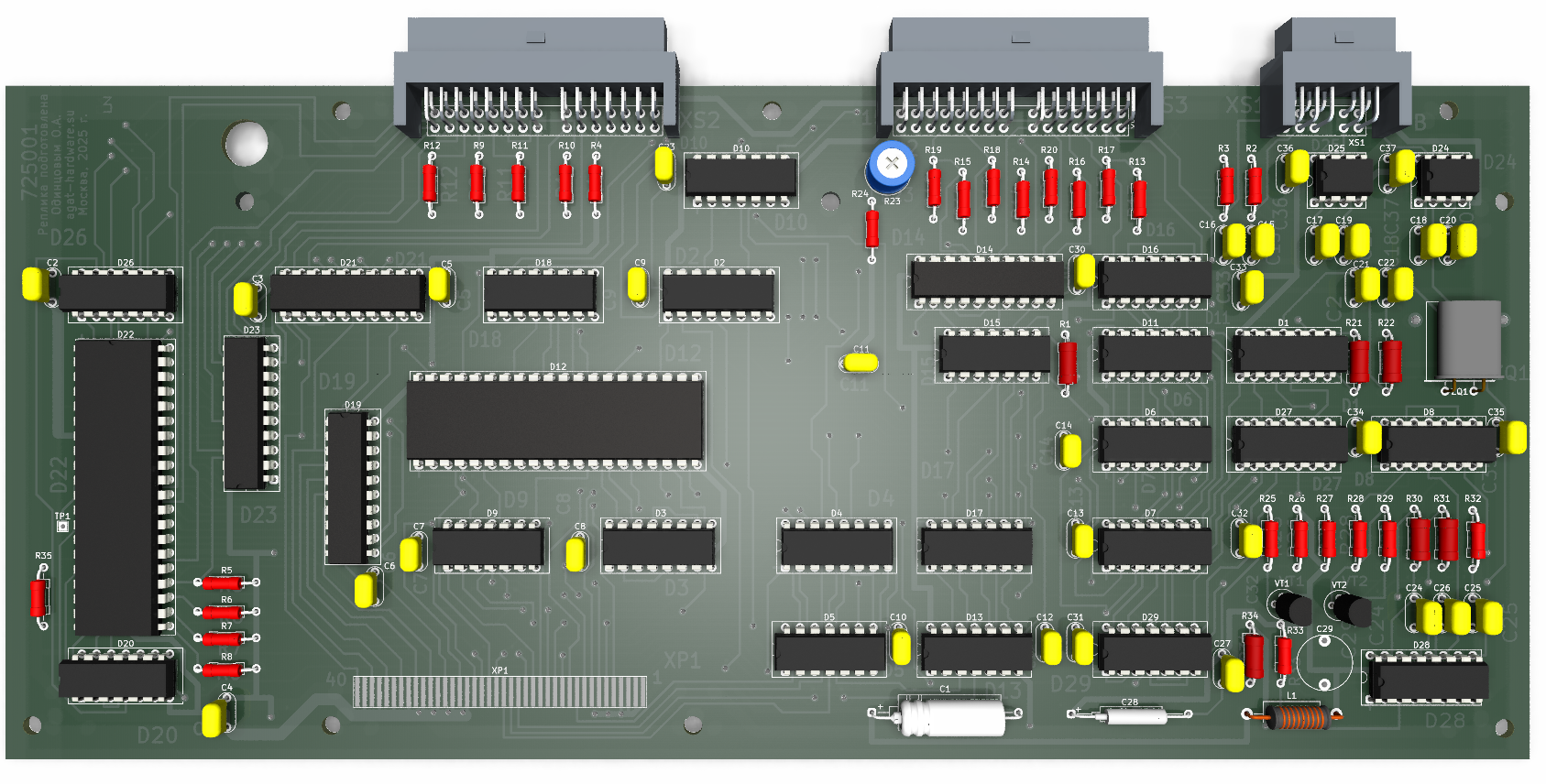

Проект реплики содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы не менее 1,6 мм; фольга 35 мкм (1 oz).
