Информация

Использовалась в ПЭВМ МК88 исп.3. Подключается к разъёму системной шины на задней стороне корпуса. Используется заводская модификация, вывод A8 на основной плате должен быть подпаян к выв.4 микросхемы D34 (ЛА3).

Содержит 512 Кбайт динамической памяти. Плата имеет 8 слоёв, включая два слоя питания.

Как и в оригинальном дизайне, задержка переключения строк/столбцов осуществляется с использованием конденсатора C1. В связи с этим, при замене указанных в схеме микросхем на микросхемы других серий, возможна нестабильная работа модуля.

В схему внесены изменения, выполненные в оригинале навесным монтажом. Оригинальное содержимое ПЗУ выбора банка памяти неизвестно. Значения, восстановленные из логики работы платы, приводятся по ссылке ниже. В этом случае дополнительные 128 Кбайт памяти будут отображаться по адресам C0000-DFFFF верхней памяти для базового исполнения 256 Кбайт (вариант прошивки 0). Общий объём составляет 768 Кбайт. Для исполнения 128 Кбайт (вариант прошивки 1) вся память отображается как нижняя, общий объём составляет 640 Кбайт.

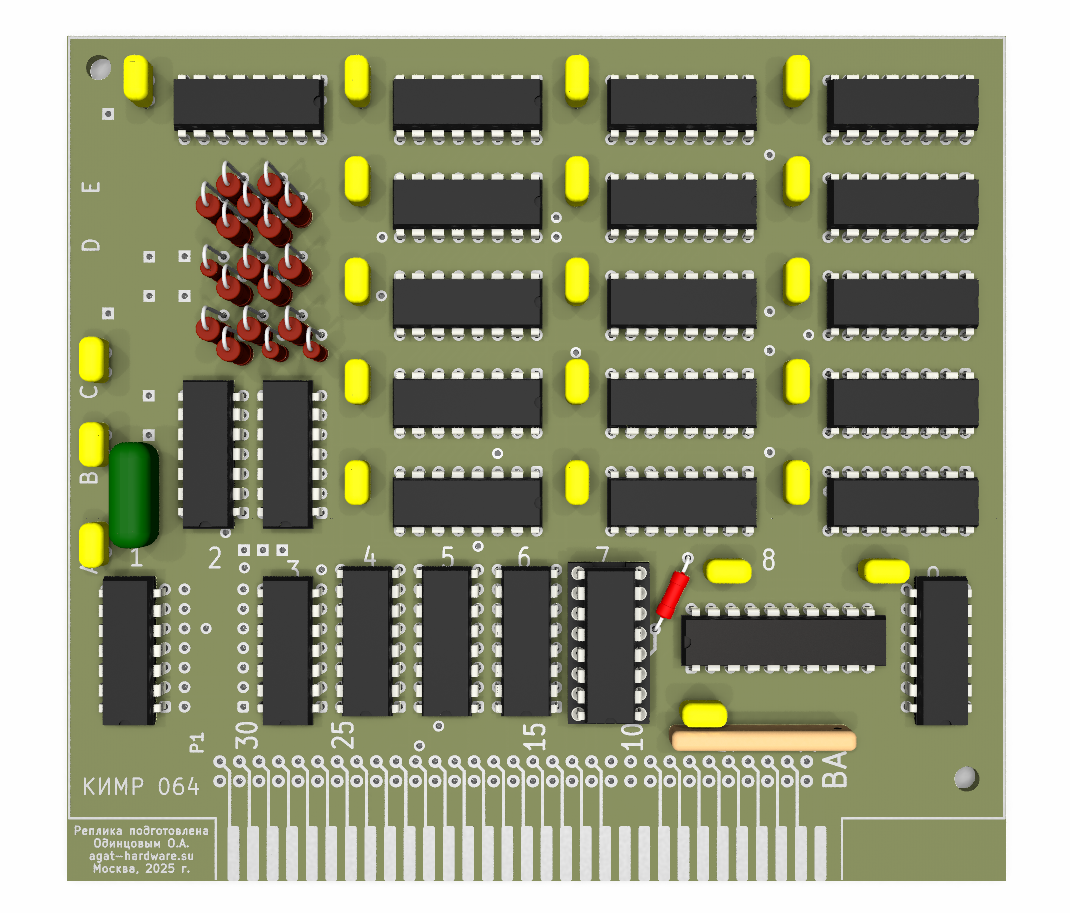

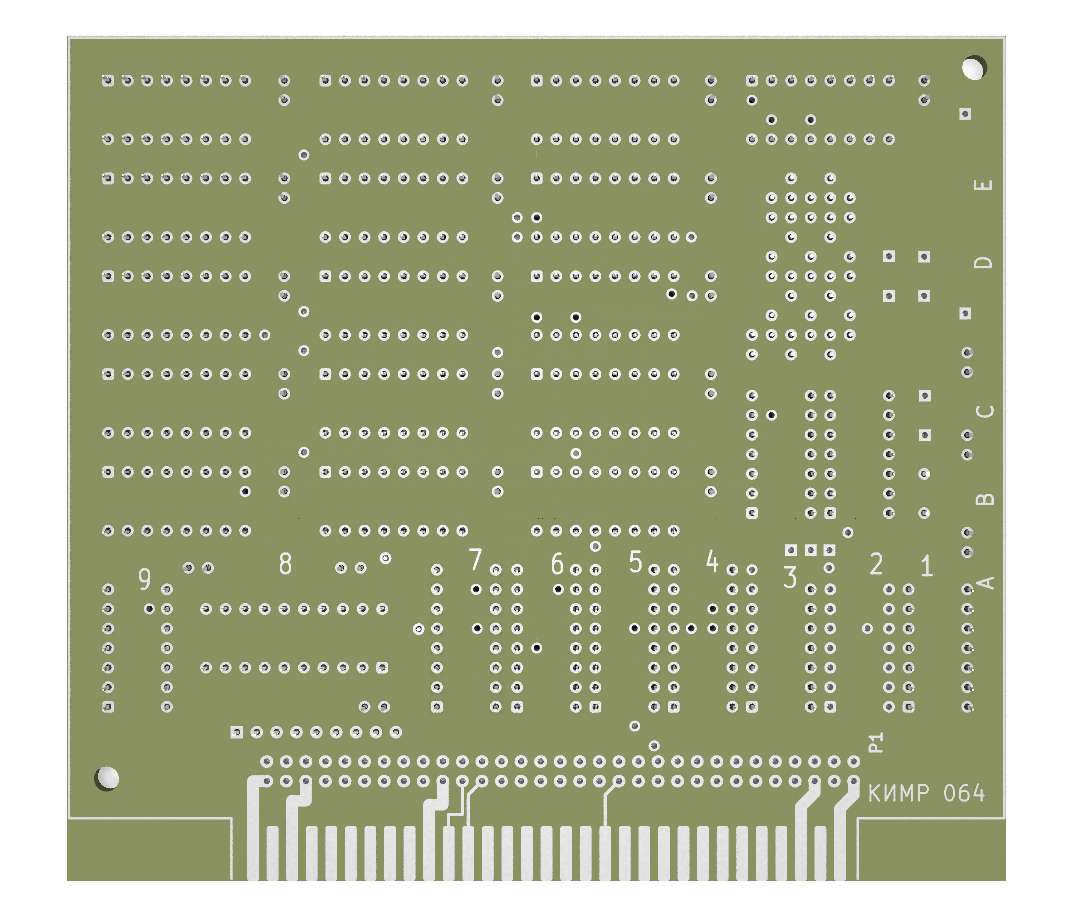

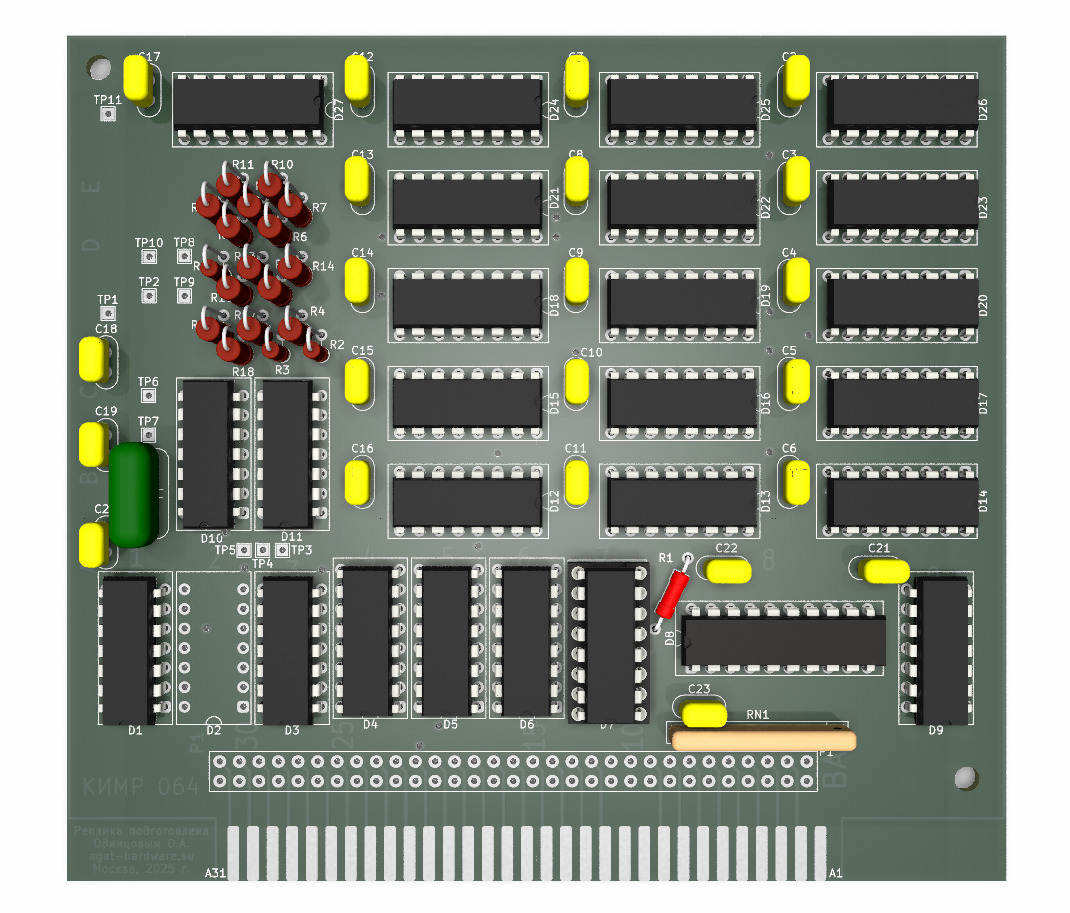

Проект реплики содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы не менее 1,6 мм; фольга 35 мкм (1 oz).
