В качестве основы реплики использовалась материнская плата PC XT-совместимого компьютера МК88 исп.3 с демонтированными активными элементами.

Содержит 16-разрядный процессор КМ1810ВМ88 (совместимый с i8088), 256 Кбайт динамической памяти и видеоконтроллер, совместимый с CGA. Плата имеет 8 слоёв, включая два слоя питания. По возможности трассировка соединений в реплике выполнялась в соответствии с оригиналом. Слои питания в реплике выполнены сплошными полигонами с терморазгрузкой вместо оригинальной сетчатой заливки для уменьшения размера проекта. При необходимости слои питания могут быть перезалиты в соответствии с оригинальным дизайном. При перезаливке рекомендуется включать программный вывод графики в редакторе печатных плат, поскольку большой объём графических примитивов в ряде случаев приводит к сбою библиотек ускоренной графики.

Для переключения сигналов управления памятью в оригинальном дизайне использовалась пассивная LC-линия задержки ЛЗ-100-100 (10-100 нс с шагом в 10 нс). Вместо неё может быть использована активная схема задержки на логических элементах.

В схему внесены изменения, выполненные в оригинале навесным монтажом. Контакт A8 разъёма системной шины соединён с сигналом регенерации памяти. Добавлены тестовые точки для подключения второй микросхемы ПЗУ знакогенератора с внешним управлением. На разъём монитора выведены сигналы синхронизации.

Также незначительно изменен (без добавления новых элементов) узел формирования монохромного сигнала (изменения показаны на схеме пунктиром), что позволяет значительно улучшить качество изображения.

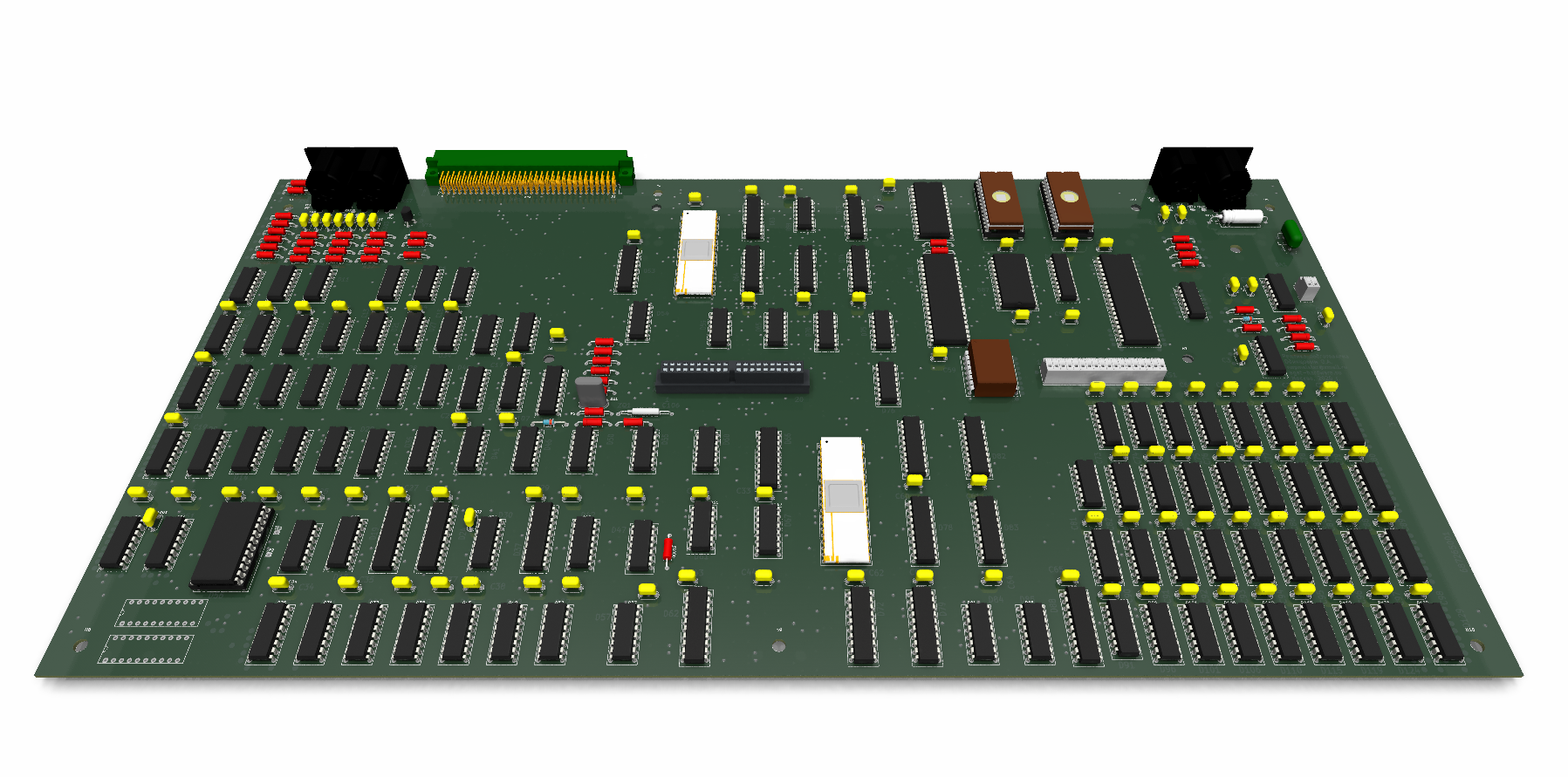

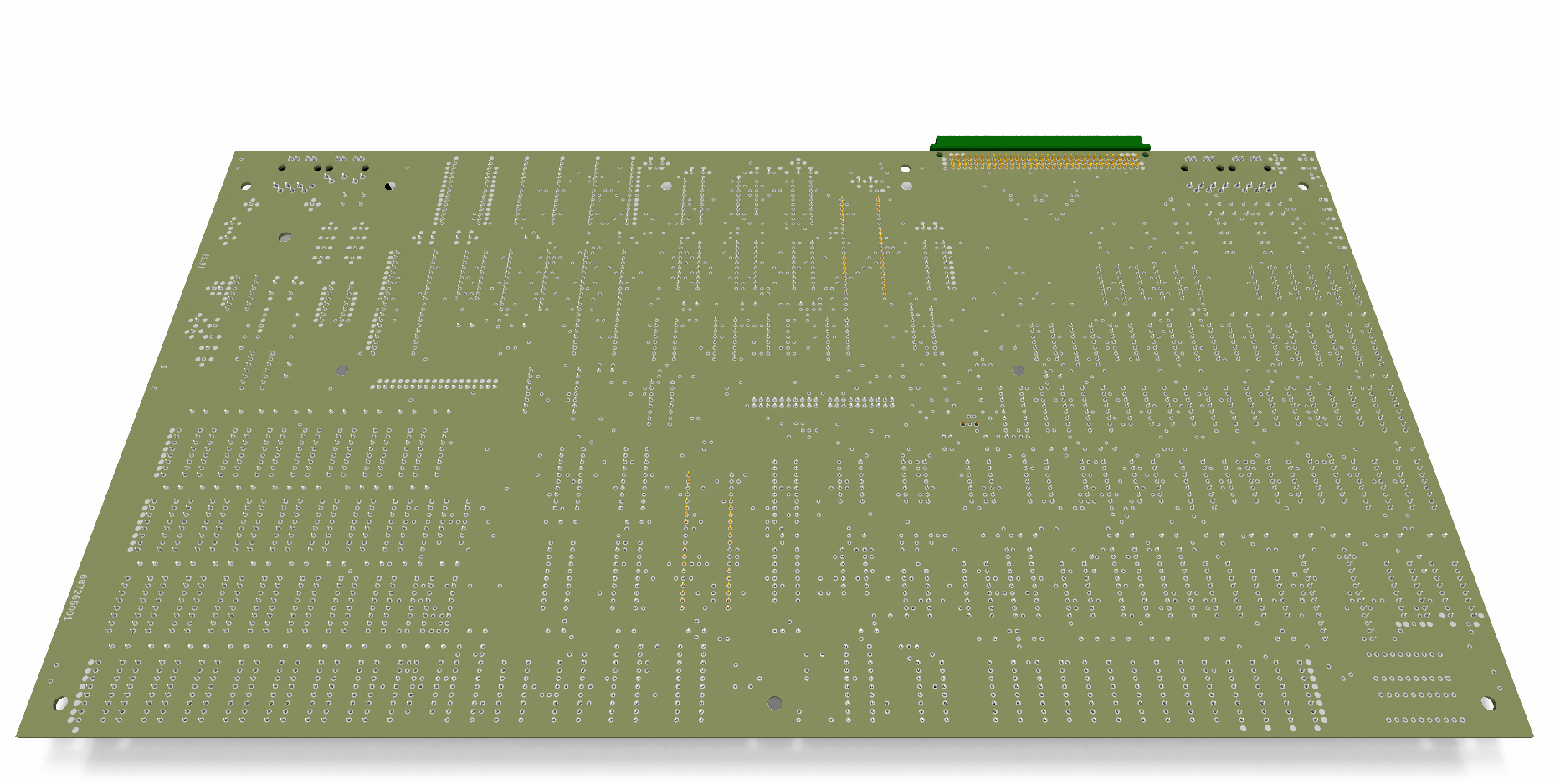

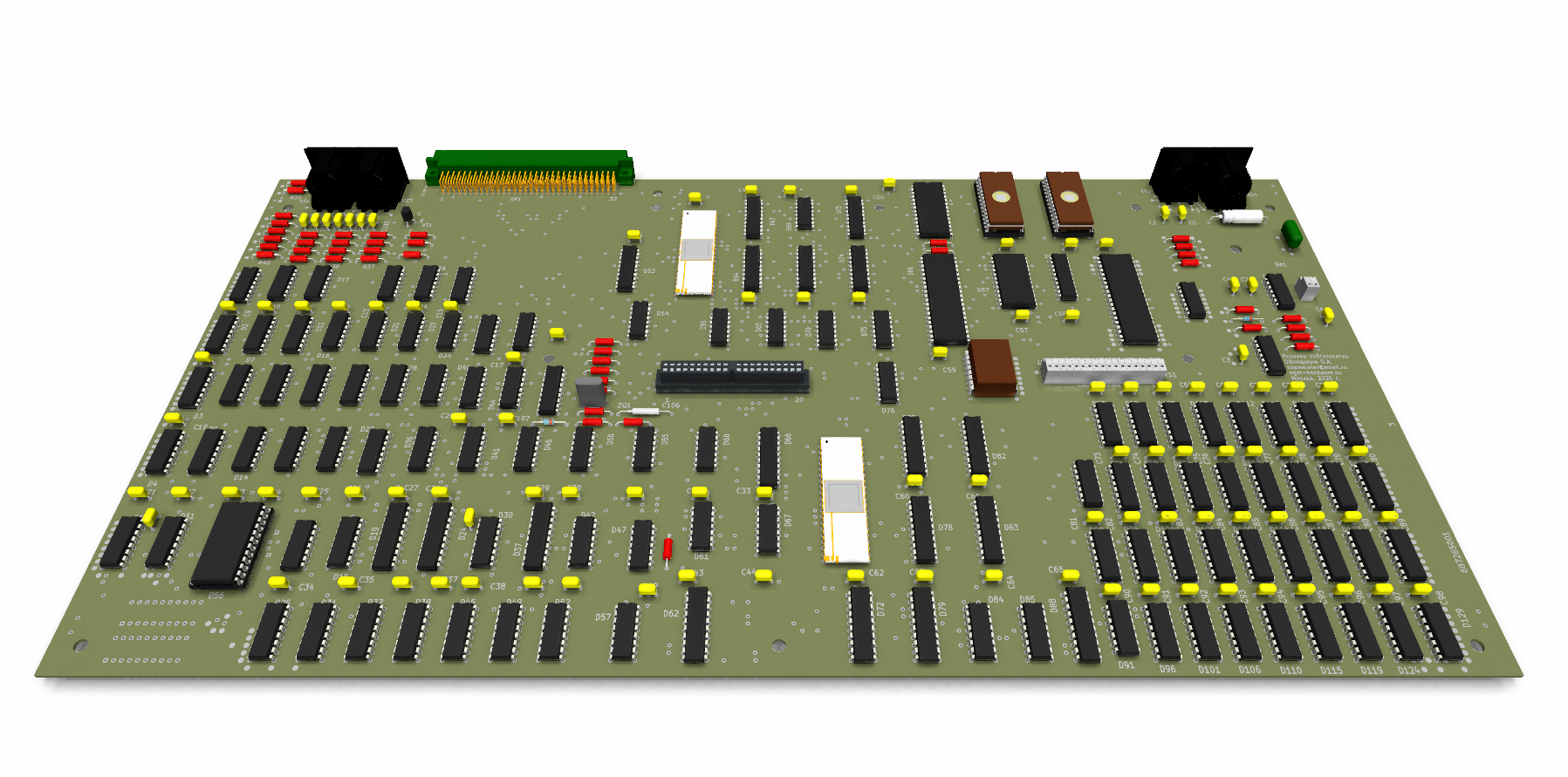

Проект реплики содержит полноценную шелкографию и маску и может быть изготовлен в современном варианте. Рекомендуемые параметры изготовления: толщина платы 1,7 мм; фольга 35 мкм (1 oz).
